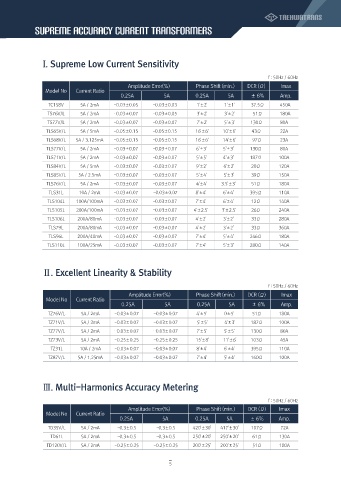

Supreme Accuracy Current Transformers
I. Supreme Low Current Sensitivity
f : 50Hz / 60Hz
Amplitude Error(%) Phase Shift (min.) DCR (Ω) Imax
Model No Current Ratio
0.25A 5A 0.25A 5A ± 6% Amp.
TC158V 5A / 2mA -0.03±0.05 -0.03±0.03 1'±2' 1'±1' 37.5Ω 450A
TS76V/L 5A / 2mA -0.03±0.07 -0.03±0.05 3'±2' 3'±2' 51Ω 180A
TS77V/L 5A / 2mA -0.03±0.07 -0.03±0.07 7'±2' 5'±3' 130Ω 80A
TLS65V/L 5A / 5mA -0.05±0.15 -0.05±0.15 16'±6' 10'±6' 43Ω 22A
TLS68V/L 5A / 3.125mA -0.05±0.15 -0.05±0.15 16'±6' 14'±6' 97Ω 23A
TLS77V/L 5A / 2mA -0.03±0.07 -0.03±0.07 6'±3' 5'±3' 130Ω 80A
TLS71V/L 5A / 2mA -0.03±0.07 -0.03±0.07 5'±5' 4'±3' 187Ω 100A
TLS84V/L 5A / 5mA -0.03±0.07 -0.03±0.07 9'±2' 6'±2' 20Ω 120A
TLS85V/L 5A / 2.5mA -0.03±0.07 -0.03±0.07 5'±4' 5'±3' 39Ω 150A
TLS76V/L 5A / 2mA -0.03±0.07 -0.03±0.07 4'±4' 3.5'±3' 51Ω 180A
TLS31L 10A / 2mA -0.03±0.07 -0.03±0.07 8'±4' 6'±4' 395Ω 110A
TLS104L 100A/100mA -0.03±0.07 -0.03±0.07 7'±4' 6'±4' 12Ω 140A
TLS105L 200A/100mA -0.03±0.07 -0.03±0.07 4'±2.5' 3'±2.5' 26Ω 240A
TLS106L 200A/80mA -0.03±0.07 -0.03±0.07 4'±2' 3'±2' 33Ω 280A
TLS79L 200A/80mA -0.03±0.07 -0.03±0.07 4'±2' 3'±2' 33Ω 360A
TLS96L 200A/40mA -0.03±0.07 -0.03±0.07 7'±4' 5'±4' 246Ω 180A
TLS110L 100A/25mA -0.03±0.07 -0.03±0.07 7'±4' 5'±3' 280Ω 140A
Ⅱ. Excellent Linearity & Stability
f : 50Hz / 60Hz
Amplitude Error(%) Phase Shift (min.) DCR (Ω) Imax
Model No Current Ratio
0.25A 5A 0.25A 5A ± 6% Amp.
TZ76V/L 5A / 2mA -0.03±0.07 -0.03±0.07 4'±5' 0±5' 51Ω 180A
TZ71V/L 5A / 2mA -0.03±0.07 -0.03±0.07 5'±5' 4'±3' 187Ω 100A
TZ77V/L 5A / 2mA -0.03±0.07 -0.03±0.07 7'±5' 5'±5' 130Ω 80A
TZ73V/L 5A / 2mA -0.25±0.25 -0.25±0.25 15'±8' 11'±6' 103Ω 45A
TZ31L 10A / 2mA -0.03±0.07 -0.03±0.07 8'±4' 6'±4' 395Ω 110A
TZ87V/L 5A / 1.25mA -0.03±0.07 -0.03±0.07 7'±4' 5'±4' 160Ω 100A
Ⅲ. Multi-Harmonics Accuracy Metering
f : 50Hz / 60Hz
Amplitude Error(%) Phase Shift (min.) DCR (Ω) Imax
Model No Current Ratio
0.25A 5A 0.25A 5A ± 6% Amp.
TD35V/L 5A / 2mA -0.3±0.5 -0.3±0.5 420'±30' 417'±30' 107Ω 72A
TD61L 5A / 2mA -0.3±0.5 -0.3±0.5 250'±20' 250'±20' 61Ω 130A
TD120V/L 5A / 2mA -0.25±0.25 -0.25±0.25 200'±25' 200'±25' 51Ω 180A
5
